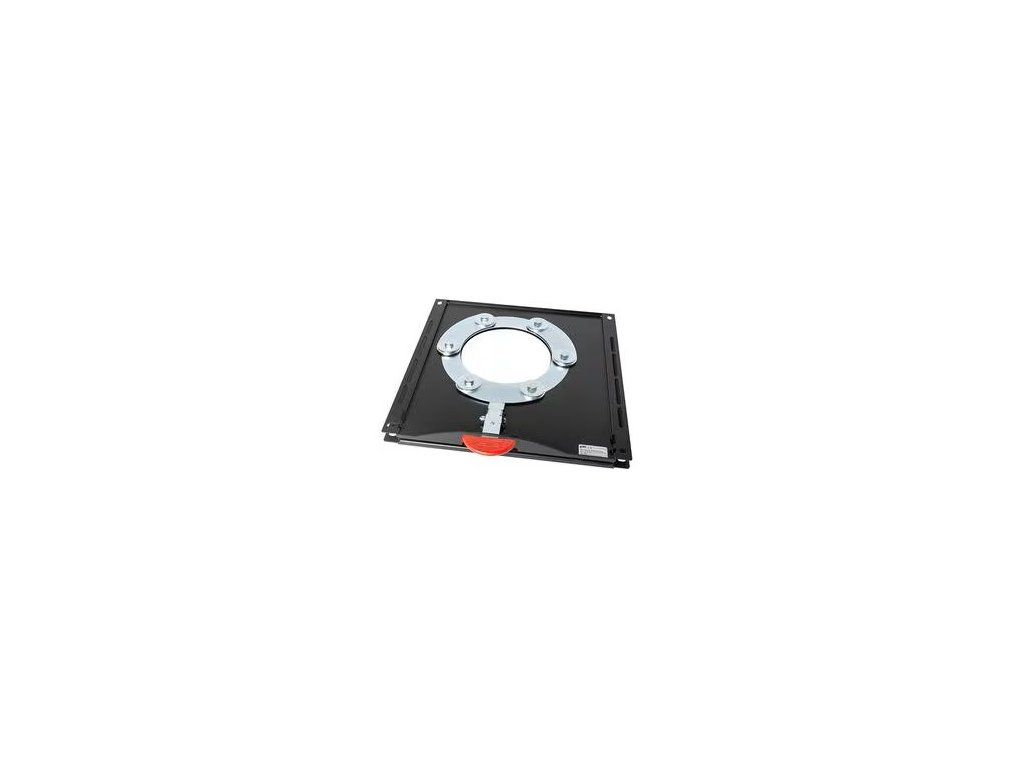

Otočná konzole sedadla Reimo pro VW Crafter / MAN TGE (od r. 2017)

Detailní popis produktu

• Určeno přímo pro vozidla Volkswagen Crafter a MAN TGE vyráběná od roku 2017.

• Univerzální použití: Vhodné pro originální sedadlo řidiče i spolujezdce.

• Snadné ovládání: Plynulý otočný mechanismus s pevným zajištěním v řidičské pozici pro bezpečnou jízdu.

• Certifikovaný bezpečnostní standard: Vyrobeno z vysoce odolné oceli s certifikací pro provoz na pozemních komunikacích.

Technické parametry:

• Kód produktu (SKU): 59333

• Výrobce: Reimo

• Kompatibilita: VW Crafter II / MAN TGE (od r.v. 2017)

• Rozměry konzole cca: 430 x 430 x 210 mm

• Strana montáže: Řidič i spolujezdec (LHD)

• Materiál: Ocel s černou povrchovou úpravou

  Konzole je vhodná pro:

  • Mercedes-Benz Sprinter od 2019
  • Volkswagen Crafter  od 2016
  • MAN TGE od 2016

• Torx klíče / bity (nejčastěji T40 a T50 pro povolení sedadla)
• Imbusové klíče (pro utažení šroubů konzole)
• Stranové nebo oříškové klíče pro zajištění matek
• Plastové montážní páky (na čalounění a plasty)
• Rozpojovací nástroj na stahovací pásky / štípačky

1. Vypněte zapalování a vyjměte klíč ze zapalování.
2. Doporučení: Odpojte na 15 minut autobaterii. Pod sedadlem se nachází kabeláž k airbagům. Pokud rozpojíte konektor pod proudem, palubní počítač zapíše chybu airbagu, kterou lze smazat pouze přes diagnostiku.

1. Posuňte sedadlo zcela dozadu a povolte dva přední šrouby držící pojezdy v podstavci.
2. Posuňte sedadlo zcela dopředu a povolte dva zadní šrouby.
3. Sedačku opatrně nakloňte dozadu, abyste získali přístup ke spodní části.
4. Odpojte svorkovnici s kabely (airbag, vyhřívání, senzor pásů). Kabely opatrně vytáhněte ze středového otvoru podstavce.
5. Sedadlo zcela vyjměte z vozu a položte jej na čistý povrch.

• Pokud montujete konzoli na stranu řidiče, je nutné namontovat snižovací adaptér ruční brzdy.
• Páka brzdy se musí posunout níže a mírně do strany, jinak by otočná deska při rotaci o páku drhla.

1. Položte spodní pevnou část konzole na originální podstavec sedačky.
2. Protáhněte kabeláž středovým otvorem otočného čepu konzole. Kabely musí mít dostatečnou vůli, aby se při otáčení sedadla o 180° nepřiskříply nebo nepřetrhly.
3. Přišroubujte konzoli k podstavci pomocí přiložených plochých šroubů (zápustná hlava). Zkontrolujte správnou orientaci (zajišťovací páka otáčení obvykle směřuje dopředu).
4. Šrouby pevně dotáhněte předepsaným momentem (zpravidla kolem 40 Nm).

1. Otočte horní desku konzole o cca 45° až 90°, abyste získali přístup k montážním otvorům z obou stran (shora i zespodu).
2. Položte sedadlo s pojezdy na otočnou desku.
3. Propojte zpět kabelové konektory airbagů a příslušenství. Ujistěte se, že kabel vede středem otoče a při rotaci se nikde nešponuje.
4. Uchyťte pojezdy sedadla k otočné desce pomocí dodaných šroubů a matic.
5. Tip z praxe: Kvůli kónickému vybrání v horní přírubě se zadní šrouby často prostrkují obráceně (matice se zaaretuje uvnitř vodítka a dotahuje se imbusovým klíčem zespodu).
6. Všechny spoje pevně dotáhněte.

1. Znovu zapojte autobaterii.
2. Vyzkoušejte plynulost otáčení sedadla. Sledujte, zda kabely pod sedačkou volně rotují a nikde se nezachytávají.
3. Ujistěte se, že v poloze pro jízdu (čelem vpřed) otočný mechanismus pevně zacvakne a zajistí se.
4. Otestujte posun sedadla vpřed/vzad na originálních pojezdech
